M1300U是一款工業級基礎款串口采集器，一路上行RS485和RS232，三路下行RS485。

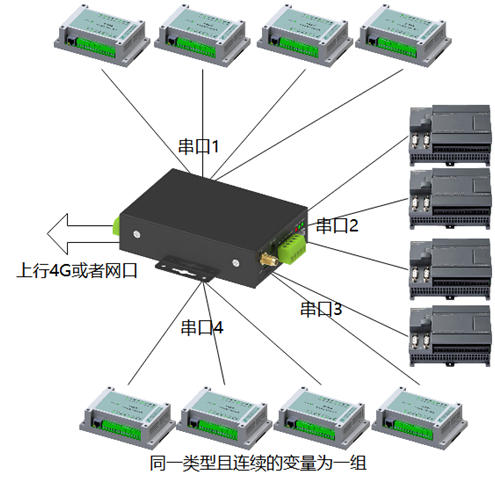

三路下行RS485之間相互獨立，總共可采集255組從站數據，三條總線任意分配。
下行從站的變量映射到采集器本地存儲器，上行主站相當于是直接讀取本地存儲器的數據。如果映射地址設置的是連續的，則可一條指令讀完所有數據(MODBUS協議限制一條數據最多讀取254個字節，JammyBus協議不限制長度)。
上行自適應MODBUS-RTU、JammyBus協議，自動識別協議。
CPU采用32位高性能Cortex-M3核的ARM處理器，運行高性能的嵌入式實時操作系統，具有快速數據交換和邏輯處理能力。
提供可視化參數配置和調試軟件，便于產品快速上手。支持DIP導軌安裝和螺絲固定雙模式。設計獨立硬件開門狗（WDT），以確保實現工業應用所需的7*24可靠運行。
上行串口
端口數量：1
串口標準：TTL/RS232/ RS485 (訂貨時告知)
波特率：1200~115200 bps可選擇
串口格式：E/O/N -8-1/2可設置
下行串口
端口數量：3(可分別設置)
串口標準： RS485
波特率：1200~115200 bps可選擇
串口格式：E/O/N -8-1/2可設置
數據緩存
開關量輸入：2048bit(10001~12048)
開關量輸出：2048bit(00001~02048)
整形輸入：7952byte(31025~35000)
整形輸出：2048byte(40001~41024)
電源需求
輸入電壓：DC 9 ~ 25V (推薦DC12V電源)
電壓功耗：≤20mA(DC12V)
工作環境
工作溫度：-30 ~ 75℃
相對濕度：5 ~ 95%（無凝露）
機械特征
外殼：全金屬外殼
重量：260g
尺寸：100 x 72 x 30 mm（長*寬*高）
安裝方式： DIP導軌+ M3螺絲*4
保修
免費保修：12個月
