河南省某自來水公司的供水管網的水源井地理位置分散，采集和控制的穩定度和準確性要求高，安全性要求較高。
如果采用人工巡檢水源井的工作方式，采集周期長，數據不準確，不能有效的控制水源井設備且不能及時發現故障。采用有線的方式，布線困難，而且施工周期長，工程費用高，今后系統的擴展性不好。
自來水公司通過考察決定選用捷麥順馳公司“測控通”PLC構建無線水源井監控系統，可以及時發現故障，提高維護效率、降低損失，保障輸水質量，達到科學預警，減少成本，提高效率的目的。系統運行穩定，數據采集準確。
需求與配置
【系統的需求】
采集水源井的水泵的啟停狀態、三相電流、三相電壓、出水流量、水位、出水壓力的數據信息，遠程控制自備井水泵的啟停，及時發現、記錄設備故障，保障安全供水。
*采集點：水的流量、水位、壓力、三相電流、三相電壓、水泵的啟停狀態。
*控制點：水泵的啟停。
*系統的通信方式：GPRS通信。
*系統的數據采集方式：主站輪詢采集和分站主動上傳報警。
【系統需求下的各部分的配置】
主站：
【用戶應用程序】-變量服務器軟件
【變量服務器軟件(系統自帶)】-系統要求為主站輪詢和分站主動上傳的數據采集方式、GPRS通信方式。變量服務器軟件有上述數據采集方式和通信方式，滿足系統要求
【GPRS信道】--系統要求需要GPRS方式通信，而計算機不直接具備GPRS通信功能，讓計算機具備GPRS功能，有兩種方案，變量服務器軟件通過互聯網虛擬GPRS通信功能、計算機串口連接測控通4G-PLC硬件模塊。
分站：

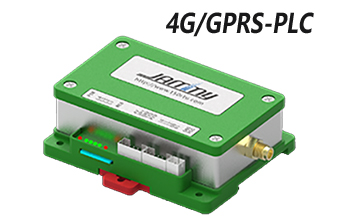

【測控單元】:測控通4G-PLC---系統需要采集水的流量、水位、壓力、三相電流、三相電壓和控制水泵的啟停狀態，測控通4G-PLC可滿足3個模擬量、2路交流量的測量和1路繼電器開關量的控制功能。
【GPRS通信單元】:測控通4G-PLC---系統要求通信方式是GPRS通信，測控通4G-PLC自帶GPRS通信功能。
【現場設備：】水表或電磁流量計---系統需求流量的采集
水位變送器---系統需求水位的采集
壓力變送器---系統需求壓力的采集
... ...
系統工作示意圖：
