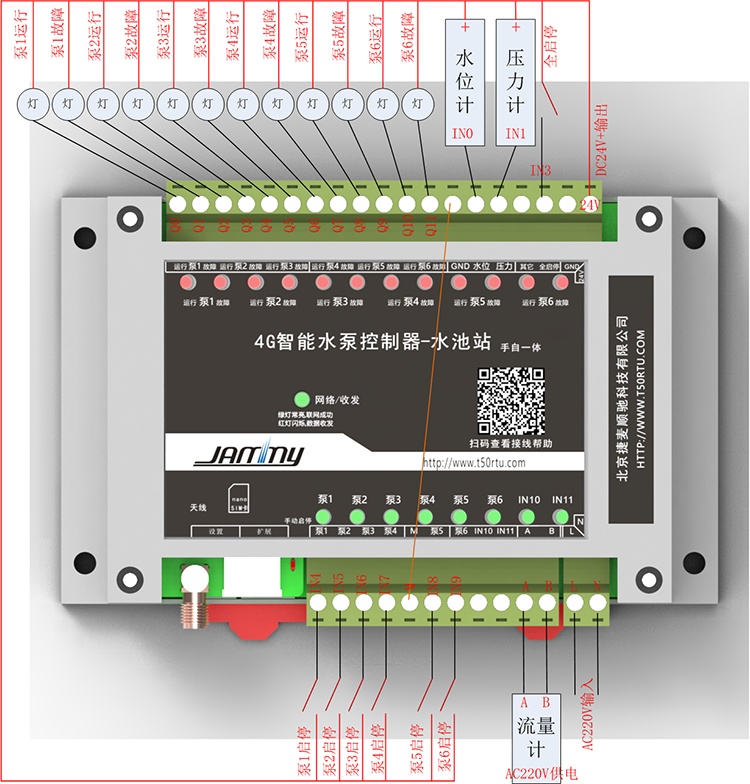

水池站模塊有兩排端子，定義如下表
名稱 | 定義 | 接線說明 | |||
泵1運行 | 1號泵運行指示燈 | 指示燈負極接Q*，正極接24V+ | |||
泵1故障 | 1號泵故障指示燈 | ||||
SMA接頭 | 4G天線接口 | 泵2運行 | 2號泵運行指示燈 | ||
SIM卡座 | 安裝nano-SIM卡 | 泵2故障 | 2號泵故障指示燈 | ||
5P白座1 | 參數設置 | 泵3運行 | 3號泵運行指示燈 | ||
5P白座2 | 參數設置，擴展IO | 泵3故障 | 3號泵故障指示燈 | ||
泵1 | 1號泵啟停旋鈕接口 | 旋鈕一端接IN*，另一端接24V+ | 泵4運行 | 4號泵運行指示燈 | |
泵2 | 2號泵啟停旋鈕接口 | 泵4故障 | 4號泵故障指示燈 | ||
泵3 | 3號泵啟停旋鈕接口 | 泵5運行 | 5號泵運行指示燈 | ||
泵4 | 4號泵啟停旋鈕接口 | 泵5故障 | 5號泵故障指示燈 | ||
M | IN8~IN11公共端 | 與GND短接 | 泵6運行 | 6號泵運行指示燈 | |
泵5 | 5號泵啟停旋鈕接口 | 旋鈕一端接IN*，另一端接24V+ | 泵6故障 | 6號泵故障指示燈 | |
泵6 | 6號泵啟停旋鈕接口 | GND | 電源負極 | ||
IN10-IN11 | 備用 | 水位 | 水位計接口 | 負極接IN*，正極接24V+ | |
A | RS485-A | 接流量計的RS485-A | 壓力 | 壓力計接口 | |
B | RS485-B | 接流量計的RS485-B | 其它 | 備用 | |
L | 接AC220V | 全啟停 | 全啟停旋鈕 | 同其它旋鈕 | |
N | 接AC220V | GND | 電源負極* | DC24V電源輸入輸出端子 | |
24V | 24V電源正極* |
* AC220V接入電源時，24V端子可提供24V電源給傳感器和指示燈。AC220V沒有電源時，在24V端子可接入DC24V電源給模塊供電。
指示燈說明 | 12個紅燈 | Q0~Q11輸出接口狀態 |
8個綠燈 | IN4~IN11輸入狀態 | |
中間雙色燈 | 綠燈：閃爍正在聯網，常亮聯網成功 紅燈：數據收發時閃一下 |
水池站模塊有兩排端子，定義如下表
序號 | 名稱 | 定義 | 序號 | 名稱 | 定義 |
1 | 泵1啟動 | 常開繼電器輸出，與現場啟動按鈕并接，見接線圖 | |||
2 | |||||
SMA接頭 | 4G天線接口 | 3 | 泵1停止 | 常閉繼電器輸出，與現場停止動按鈕串接，見接線圖 | |
SIM卡座 | 安裝nano-SIM卡 | 4 | |||
5P白座1 | 參數設置，擴展IO | 5 | 泵2啟動 | 常開繼電器輸出，與現場啟動按鈕并接，見接線圖 | |
5P白座2 | 參數設置 | 6 | |||
1 | 水位計 | 三個4~20mA傳感器接口 | 7 | 泵2停止 | 常閉繼電器輸出，與現場停止動按鈕串接，見接線圖 |
2 | 壓力計 | 8 | |||
3 | 其它 | 9 | 泵1反饋 | AC220/380V反饋接入，不分正負極。 | |
4 | RS485-B | RS485接口，連接電表或流量計 | 10 | 公共 | |
5 | RS485-A | 11 | 泵2反饋 | ||
6 | L | 接AC220V，不區分零火線 | 12 | GND | 電源負極* |
7 | N | 13 | 24V | 24V電源正極* |
* AC220V接入電源時，24V端子可提供24V電源給傳感器和指示燈。AC220V沒有接入電源時，在24V端子可接入DC24V電源給模塊供電。
指示燈說明 | 4個紅燈 | 4個輸出接口狀態 |
2個綠燈 | 2個泵反饋狀態 | |
中間雙色燈 | 綠燈：閃爍正在聯網，常亮聯網成功 紅燈：數據收發時閃一下 |

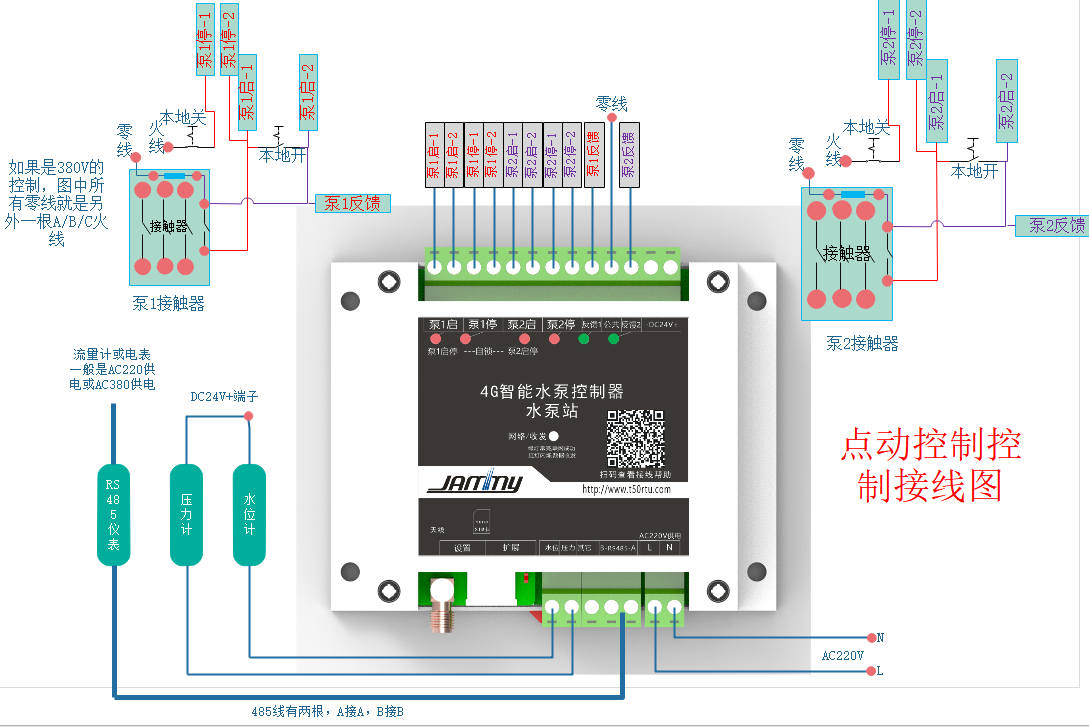

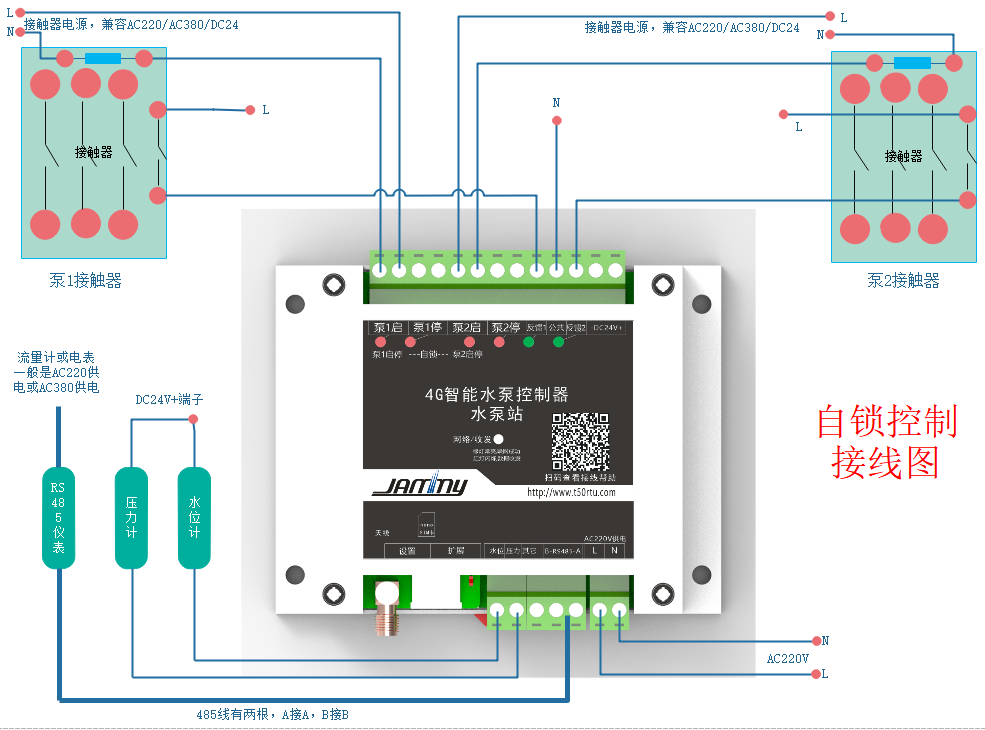

泵站模塊可設置泵控制的方式是點動還是自鎖，自鎖時“泵1啟”控制1號泵，“泵2啟”控制2號泵。點動時，“泵1啟”和“泵1?！笨刂?號泵開關，“泵2啟”和“泵2?！笨刂?號泵開關。參考后面的接線圖。
怎么區分泵是點動控制還是自鎖控制：本地控制時是一個旋鈕，擰到開就啟泵，擰到關就停泵，這是自鎖控制。本地控制時是兩個按鈕，按下松手后都會自動彈起，按一下啟按鈕就啟泵，按一下停按鈕就停泵，這是點動控制。
所有指示燈為DC24V指示燈，水位計和壓力計支持4~20mA兩線制傳感器，流量計支持RS485流量計。
手自一體運行，根據水位計水位自動啟停泵，6個泵可分別設置啟停水位。在水池端也可以手動啟停某一個泵，或者一鍵啟停所有泵。
如果現場有AC220V，可以直接供電，如果沒有市電，可選擇太陽能+DC24V電池供電。
用不到的部分，懸空即可。
水井水位計和管道壓力計支持4-20mA兩線制傳感器，流量計變頻器等支持RS485接口都接到AB總線上。
自鎖控制和點動控制在泵站模塊可設置，按實際使用情況設置和接線即可。
水泵處都會有電，如果有AC220V電，接入模塊供電即可，如果沒有，則要另加AC380V轉DC24V開關電源供電。
對于老泵房改造，不用關心配電箱里都裝了什么，只看它的箱門按鈕就行，有下面兩種情況：
原配電箱啟停就一個旋鈕。接線是模塊啟停端子與旋鈕并聯接線，旋鈕和遠程啟停同時使用會有影響。(旋鈕啟動了遠程關不了，遠程啟動了旋鈕關不了，只能誰啟動的誰關)。

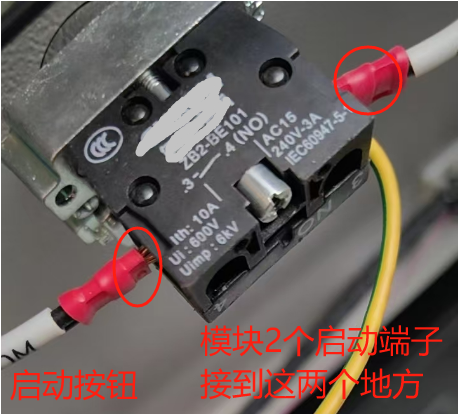

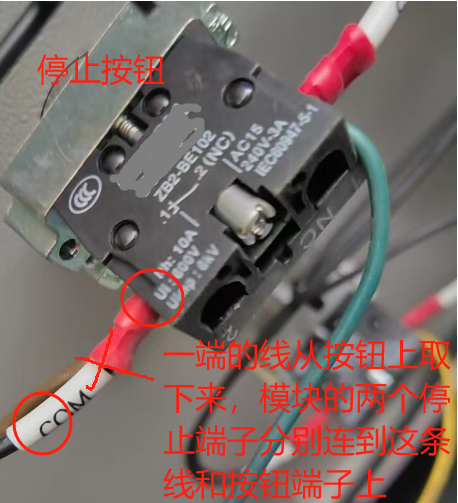

原配電箱啟停是兩個按鈕。模塊上的兩個啟動端子分別接到啟動按鈕的兩端(并聯)，模塊上的兩個停止端子串聯接到停止按鈕的一端。(停止按鈕一端取下線，把線和取了線的端子分別連到模塊的兩個停止端子上)
