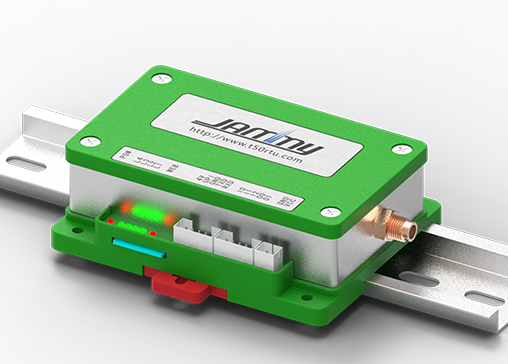

R40S-LP是一款工業級遠程測控專用的低功耗無線PLC。可監測4路輸入信號，控制2路OC門輸出（輸入輸出可擴展）；通信上具有有線通信接口（串口RS-232、RS-485、TTL電平和網口）GPRS和短信三種通信信道。
R40S-LP無線RTU內部集成MODBUS_RTU、MODBUS-TCP和JammyBus分站協議的協議解析器。
1、供電方式：DC8~24V寬電壓供電。
2、數據采集：3路AI/DI檔位復用通道+1路DI喚醒，復用檔位可選：模擬量\開關量\計數量。其中模擬量可選電壓0~10V和電流0~20mA檔位。
3、輸出控制：2路OC門輸出通道。
4、低功耗：休眠電流僅不到1mA。
5、通信信道：串口（TTL\RS-232\RS-485\網口），4G通信，短信通信。
6、服務器組建：4G支持自建服務器，自建服務器可與主站分離。
7、主備服務器：當4G主服務器網絡發生故障時，可自動切換到備用服務器上。
8、通信協議：內置多種協議驅動，支持標準MODBUS-RTU協議、MODBUS-TCP協議，遠程通信專用JammyBus協議。
9、測控組網：計算機、用戶主站都可以做主站采集遠端分站，構建遠程測控系統。任何組態軟件等上位機或程序可以通過MODBUS協議，使用有線串口、4G或者短信方式采集R40S-LP分站的IO輸入輸出狀態。
基本參數
電源輸入：DC8~24V（推薦使用DC12V輸出電流≥2A開關電源）
工作電流(DC12V)：休眠電流：<1mA; 工作電流：<60mA
工作溫度：－30～＋60℃
有線通信口
通信接口：TTL / RS-232 / RS-485可選（訂貨時需告知）
串口速率：1200~115200bp/s可設
無線射頻
通信方式：短信 + 4G
網絡制式：
4G TDD B34/B38/B39/B40/B41
4G FDD B1/B3/B5/B8
通道模式：4G主通道或主備通道
輸入輸出IO
輸入：電壓：0~10V 電流：0~20mA
開關量：<2.5V為“0”; >8.6V為“1”
計數：頻率≤10Hz
輸出：三極管OC門輸出
組網參數
分站采集協議：MODBUS_RTU、MODBUS_TCP和JammyBus
其他參數
凈重：90g，毛重：128g
安裝方式：M3螺釘固定，導軌卡扣固定
機械尺寸：82*mm55.5mm*22.9mm（長*寬*高）

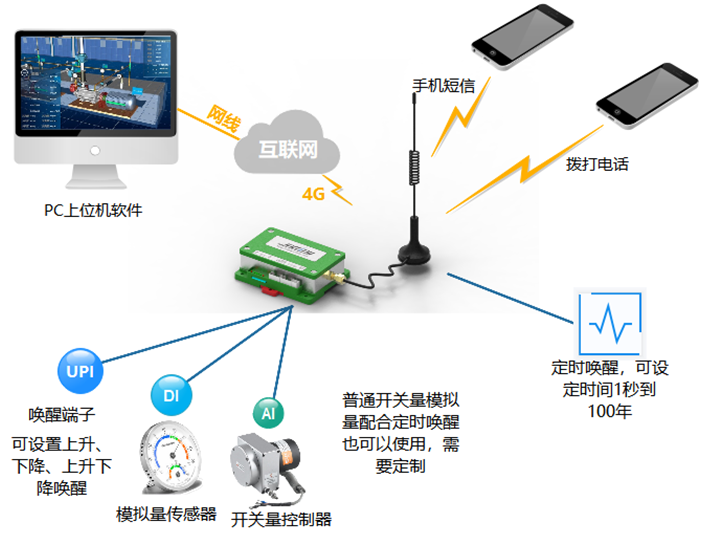

有三種方式可供選擇：
可設定喚醒休眠周期、工作時長，喚醒后可選擇僅聯網等待上位機采集、聯網上傳數據、發送短信、撥打電話。
可設定上升沿、下降沿、上升下降沿喚醒，也可設置不觸發喚醒(即定時喚醒)。可設置喚醒工作時長、短信內容、電話號碼等等
定時喚醒檢測輸入點是否超過閥值門限，如果超過則正式喚醒工作，如果不超過則繼續休眠。此種方式適用于水位預警、壓力預警、多開關量檢測預警等等
