某電力企業需要對一個站點的12路380V線電壓進行電壓值的遠程監測報警，電腦端可以實時查看電壓值，并且當電壓值低于某個設定的閾值時，電腦軟件上立即顯示彈窗報警。同時要能控制這個站點的2路開關量輸出。
中心站安裝捷麥公司組態軟件，監控顯示采集上來的電壓值，現場設備使使用捷麥公司電力專用遠程測控產品，使用2G網絡通信。
產品配置：
測控通組態軟件：遠程測控專用組態軟件，支持實時曲線，變量報警，文本顯示和遠程控制
T20S：2G-PLC，可接入GPRS網絡，具有1路串口接口，2路開關量輸出，集成modbus協議
R4211：380V電壓測量模塊，支持modbusRTU 協議，可輸出測量的電壓，電流，功率等數值
工作流程：現場設備使用T20S與電壓采集測量模塊通過485串口通信，同時輸出兩路開關量。中心站可上網計算機通過GPRS遠程與現場設備通信，實時監測，電量大小，組建遠程測控網絡。

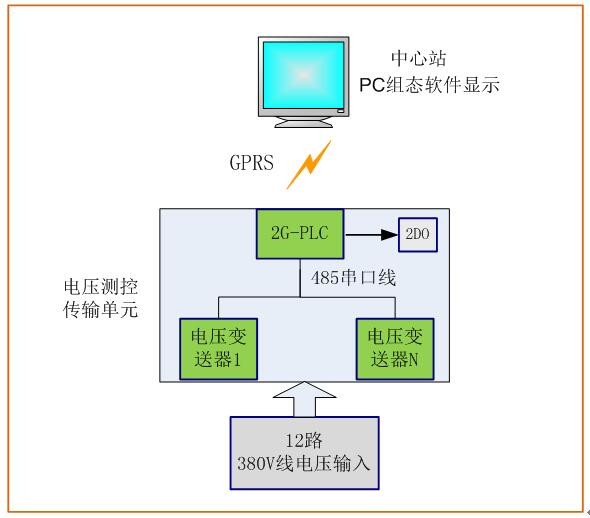

系統工作模型如下圖所示：
組態軟件工作主界面如下圖所示：
